Новое семейство карьерных самосвалов БЕЛАЗ с электромеханической трансмиссией грузоподъемностью 180 тонн

Новое семейство карьерных самосвалов БЕЛАЗ с электромеханической трансмиссией грузоподъемностью 180 тонн

В начале 2012 года на ОАО «БЕЛАЗ» — управляющая компания холдинга «БЕЛАЗ-ХОЛДИНГ» (далее — ОАО «БЕЛАЗ») был изготовлен первый опытный образец карьерного самосвала с электромеханической трансмиссией грузоподъемностью 180 т. В том же году самосвал успешно прошел приемочные испытания в условиях заводского полигона. В течении 2014–2015 года изготовлена опытно-промышленная партия машин в количестве 5 штук и проведены квалификационные испытания, которые подтвердили готовность производства к выпуску новой серии карьерных самосвалов БЕЛАЗ-7518.

Первое шасси серии под индексом БЕЛАЗ-75180 было введено в эксплуатацию в 2014 году в карьере Михайловского ГОКа. В течение эксплуатации машина показала отличные результаты как по производительности, так и по коэффициенту технической готовности.

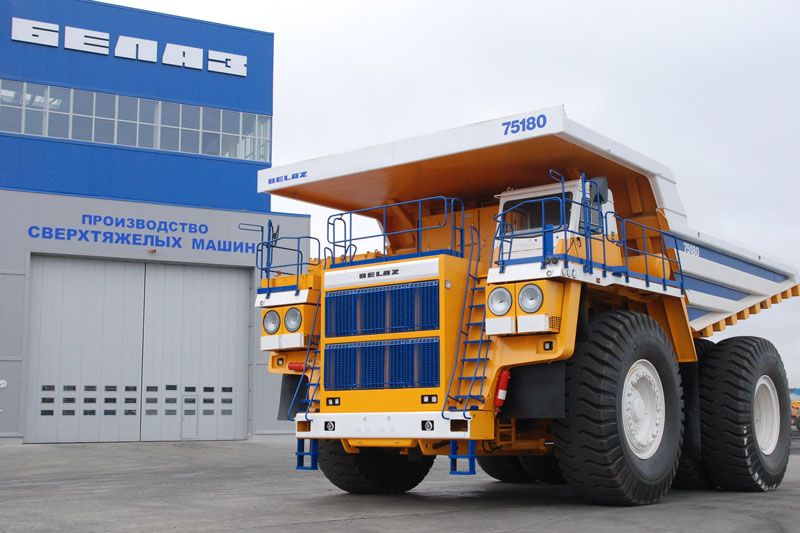

Конструктивные особенности карьерного самосвала БЕЛАЗ-75180

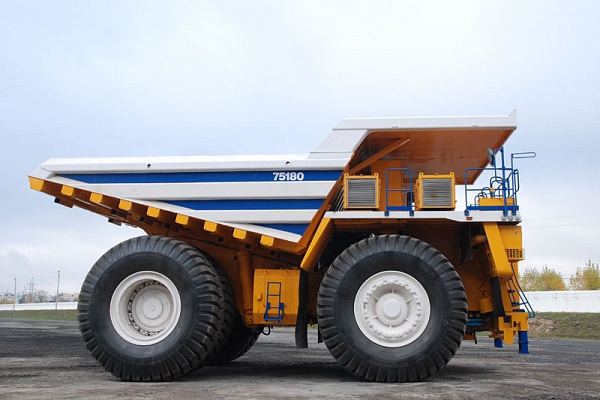

Самосвал представляет собой двухосный технологический транспорт грузоподъемностью 180 т с жесткой литосварной рамой и задней разгрузкой, с колесной формулой 4х2, передними управляемыми и задними ведущими колесами. Данный вид машин предназначен для перевозки вскрышных пород и полезных ископаемых на открытых горных разработках, грунта и других сыпучих грузов вне дорог общего пользования и рассчитан на эксплуатацию в сложных горнотехнических условиях карьеров различной глубины и конфигураций.

На карьерном самосвале устанавливается дизельный, четырехтактный двигатель с V-образным расположением цилиндров с электронным управлением и центральной отключаемой крыльчаткой системы охлаждения, непосредственным впрыском топлива, газотурбинным наддувом и промежуточным охлаждением наддувочного воздуха модели QSK 50-C фирмы Cummins, мощностью 1491 кВт (2000 л.с.) при 1900 об/мин. Высокая удельная мощность силовой установки в сочетании с электроприводом переменного тока четвертого поколения позволяет самосвалу развивать скорость до 60 км/ч, а также обеспечивать высокую топливную экономичность.

Двигатель оборудован пневмостартерным пуском, сухими 3-х ступенчатыми воздушными фильтрами с автоматическим удалением пыли. Для облегчения пуска двигателя в условиях низких температур карьерные самосвалы оборудованы предпусковым подогревателем двигателя, который обеспечивает подогрев дизельного топлива и охлаждающей жидкости при запуске двигателя, а установка обогревателя топлива с фильтром на входе в двигатель обеспечивает устойчивую работу системы в различных климатических зонах, включая Крайний Север. Двухконтурная система охлаждения двигателя с отдельными контурами охлаждения позволяет эксплуатировать самосвалы в различных климатических условиях от -50 до +50 °С.

Выпуск отработавших газов осуществляется через теплоизолированные трубопроводы и металорукава оригинальной конструкции в газоприемник для обогрева грузовой платформы. Установливается топливный бак емкостью 2300 л, что позволяет работать 16–20 ч (в зависимости от условий эксплуатации) без дозаправки. Бак оснащен индикатором уровня и запираемой крышкой наливной горловины. Конструкция бака позволяет легко собирать и сливать конденсат с минимальной потерей топлива.

В состав БЕЛАЗ-75180 входит комплект тягового электропривода переменно-переменного тока КТЭ-160 производства ОАО «Силовые машины». Электропривод состоит из двух тяговых электродвигателей ТАД-5 мощностью 610 кВт каждый, тягового генератора ГСТ-1600-8 мощностью 1600 кВт, шкафа электрооборудования ШУ-136.

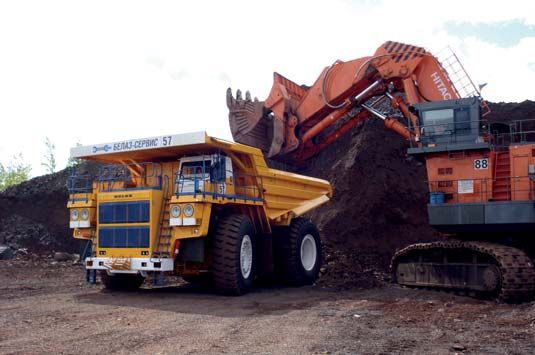

Карьерный самосвал БЕЛАЗ-75180 в карьере Михайловского ГОКа

Технические показателиБЕЛАЗ-75180
Грузоподъёмность, т180
Модель двигателяQSК 50-C
Номинальная мощность двигателя, кВт (л.с.) при 1900 мин-11491 (2000)
Максимальный крутящий момент, Н.м7865 (при 1500 мин-1)
Удельный расход топлива при номинальной мощности, г/кВт.ч199
Тяговый генератор мощностью, кВтГСТ-1600-8 1600
Тяговый двигатель мощностью, кВтТАД-5 610
Вместимость кузова, м3:
— геометрическая
— с «шапкой» 2:1

78,5
108,5
Шины размерностью37.00R57; 42/90R57
Радиус поворота, м14,5
Габаритный диаметр поворота, м30,0
Масса эксплуатационная, кг140 000 (комплектация без дополнительных систем)
Масса полная, кг320 000
Максимальная скорость, км/ч60

Соотношение мощностной и скоростной характеристик тягового электропривода позволило приблизить характеристики машины к параметрам идеальной теоретической бесступенчатой трансмиссии, для которой не требуется переключение передач, сила тока и напряжение, подводимые к тяговым электродвигателям определяют крутящий момент и скорость движения самосвала, обеспечивая плавное изменение мощности при движении.

Современная система управления приводом обеспечивает возможность воздействия не только на тяговый электропривод, но и на дизельный двигатель, что позволяет формировать тяговые характеристики, оптимально сочетаемые с характеристиками дизельного двигателя. В конечном счете это позволяет снизить расход топлива при работе самосвала. Отсутствие щеточно-коллекторного узла позволяет снизить эксплуатационные затраты на обслуживание самосвала. Использование тормозных резисторов общей мощностью 2,4 мВт позволяет удерживать постоянную скорость в 15 км/ч на 16 %-ном спуске, что способствует увеличению производительности самосвала.

Помимо этого в тяговом электроприводе реализованы следующие функции, улучшающие эксплуатационные характеристики самосвала:

  • электрический дифференциал;
  • Cпротивоюзовая система;
  • противобуксовочная система;
  • противооткатная система;
  • система автоматической ограничении скорости;
  • система стабилизации скорости на спуске;
  • система контроля и диагностики.

Классическая колесная формула 4х2 примененная на самосвале в сочетании с направляющим аппаратом подвески, короткой базой и электромеханической трансмиссией переменного тока обеспечивают высокую плавность хода, маневренность и хорошие тягово-динамические качества.

Принятая схема направляющего аппарата подвески снижает силу сухого трения по сравнению с самосвалами – аналогами в 2–4 раза, обеспечивает хорошую плавность хода и соответственно минимальные динамические нагрузки на оператора и узлы самосвала. Использование шаровых опор в цилиндрах подвески снижает трудоемкость и себестоимость ремонта, при ремонте требуется замена только вкладышей вместо шарнирных подшипников в сборе и не требуется демонтаж пальца подшипника, трудоемкость замены которого значительно вырастает в случае выработки в процессе эксплуатации.

Гидросистема привода рулевого управления, тормозов и опрокидывающего механизма объединенная, что позволяет упростить и унифицировать гидропривод. Привод гидронасоса переменной производительности осуществляется от выходного фланца тягового генератора без применения дополнительного редуктора, что позволяет снизить потери мощности и исключить из конструкции радиатор для охлаждения гидропривода, достичь ресурса насосов до ремонта с учетом внедренной дополнительной системы фильтрации масла не менее 25–30 тыс. мото-часов.

В стандартную комплектацию самосвала БЕЛАЗ-75180 входит предпусковой подогреватель жидкости, кондиционерно-отопительный блок, система комбинированного пожаротушения с дистанционным включением, автоматическая централизованная система смазки, система контроля загрузки и топлива, система контроля телеметрическая давления в шинах, система видеообзора, система предупреждения приближения к высоковольтным линиям.

По заказу потребителя возможно комплектование различными грузовыми платформами обеспечивающими максимальное использование грузоподъемности самосвала в зависимости от плотности перевозимого груза. Так же платформы могут комплектоваться футеровкой днища для защиты от износа при перевозке породы с большими абразивными свойствами.

Внедрение карьерных самосвалов ОАО «БЕЛАЗ» серии БЕЛАЗ-7518 позволит не только удержать существующие рынки сбыта карьерной техники, но и выйти на новые. По предварительным маркетинговым исследованиям и анализу рынка, данная серия карьерных самосвалов востребована потребителями, а результаты испытаний и эксплуатации БЕЛАЗ-75180 доказали, что приобретение новой продукции предприятия позволит горнякам снизить эксплуатационные затраты и повысить производительность при перевозках.
